Různé

Zde budu umísťovat různá zapojení a zajímavosti, které nebylo možno zařadit do předcházejících kolonek.

Tabulka rozdělení elektromagnetických vln

Pan Pavel Hudeček sestavil tabulku rozdělení frekvenčního spektra, která dává do souvislosti nejen frekvenci a vlnovou délku, což je důležité u frekvencí používaných pro rádiové spojení, ale i frekvenci a energii fotonu udávanou v elektronvoltech. Elektromagnetické vlny mají i hmotný, částicový charakter. Je to proud fotonů, což se projeví zejména u těch nejvyšších frekvencí jako je např. gama záření.

V tabulce též najdeme závislost vlnové délky maxima vyzařování na teplotě tělesa. Každý zná žárovku, protože vlákno s teplotou 2500 st.C vyzařuje ve viditelném spektru. Vyzařování lidského těla při teplotě 37 st.C už nevnímáme, na toto infračervené záření nemáme čidla. Právě na tyto vlnové délky řádově v jednotkách mikrónů fungují infrapasivní čidla např. v detektorech pohybu.

Pro kmitočty používané pro rádiové vysílání je možné na internetu najít celou řadu tabulek. Jedna je zde.

MOSFET místo bipolárního tranzistoru

Jednoho krásného dne mi odešla 27 let stará televize Pluto. Tak jsem koukal, co se děje. Proč nejde zdroj? Je proražený KU608 v řádkách. Proč se prorazil? Kondenzátor C6 (fóliový) měl nezdravou bouli. Kondenzátor jsem vyměnil, ale moje šuplíčky už tranzistor KU608 neznají a tak jsem se rozhodl dát tam MOSFET IRFB38N20D. Schema televize jsem si ztáhnul z ČS historického radioklubu - je tam dobře čitelné.

schema Vypadalo to tak jednoduše. Odškrábnu přívod k budícímu trafu, místo něj dám odpor 330 Ohm a mám vyřešené buzení FETu. Dělalo to velmi zajímavé věci. Zákmity na G tranzistoru dosahovaly až 4V a trochu ho otvíraly. Na výstupu se objevilo tak vysoké napětí, že jsem si připadal jak pán blesků - Nikola Tesla při svých pokusech :-)

Do buzení jsem dal dělič přemostěný kondenzátorem. Ten budící napětí stejnosměrně posune a při vypnutí je tam asi -3V. Přesto VN trafo dost divoce zakmitávalo. Tranzistor je podstatně rychlejší než ten původní, tak jsem pro zatlumení začal zkoušet různé RC kombinace. Skončil jsem u té, co je dokreslená do schémátka. Odpory jsou na 5W. Je až s podivem, že původní KU608 byl tak pomalý, že se jeho parametry dají namodelovat tímto obvodem. Taky zatím co chladič s původním tranzistorem byl skoro horký, tranzistor je nyní studený a topí jen odpory.

Méně obvyklé značení SMD rezistorů

Značení je proti "klasickému" kratší o 1 znak, nejspíš proto ho najdeme na některých rezistorech v mrňavých pouzdrech.

Manchester - kódování a dekódování

Manchester - popis desky DSM, která byla součástí mikropočítače SAPI1. Vše se dělá logikou TTL a je tam i podrobný popis, jak to funguje. Text je po přefotografování přerovnán optimálně na formát A4. Schema je rozdělené na 2 části, snad slepení ze dvou A4 nebude dělat problémy. Je tam i schéma vcelku, ale kvalita nic moc a kdo má dnes tiskárnu A3?

Při čtení popisu desky DSM prosím vzpomeňte na Edu Smutného, který v dobách totality systém SAPI1 vytvořil. Některé desky jsme od něj získávali jako prototypové tišťáky + dokumentaci a ověřovali tak funkčnost zapojení ještě před zahájením výroby.

Výměna Li-on článků v baterii u kamery

nic by na tom nebylo, až na tu elektroniku systému Stamina-info lithium, která je součástí baterie. Více zde.

Převod SVIDEO na CINCH

Obvykle se to dělá jedním kondenzátorem, ale za cenu ztráty ostrosti obrazu. Problémem jsem se zabýval trochu více, tak vznikla krabička s pár tranzistorama a článek do PE. Dnes v době digitálních obrázků je to již dávná historie, ale co kdyby to někdo přece jen potřeboval?

Závislost spotřeby 4060 na kmitočtu krystalu

Tento parametr jsem v datasheetech nemohl najít a tak jsem si pro různé kmitočty krystalů celou závislost změřil. Z grafu je též patrné, jaké minimální napájecí napětí je pro příslušný kmitočet potřeba. V literatuře jsem viděl pro snížení spotřeby odpor v sérii s výstupem oscilátorového hradla. Možná pomůže pro hodinkový krystal, při vyšších kmitočtech spotřebu spíše zvětšoval.

Víte jak vypadá magnetron uvnitř?

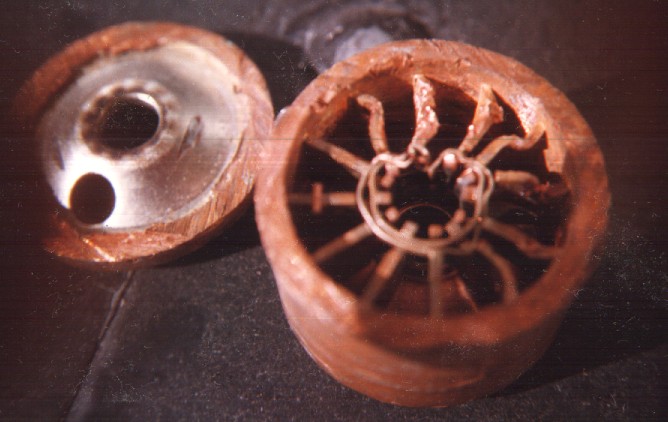

V magnetronu ze staré sovětské mikrovlnky už chybí katoda a některé rezonanční komůrky jsou od pilky poohýbané. Postranní díra ve víčku byla na odvádění VF energie a vedl tam měděý vodič přibodovaný na stěnu jedné komůrky. Vypadá to víc jako kovářská práce než jako přesná a naleštěná mikrovlnná technika, ale fungovalo to.

Trocha teorie o spínaných stabilizátorech

Článek pojednává o zajímavých vlastnostech spínaných stabilizátorů, které např. obecně umožňují použít step-down měnič i jako zdroj napětí opačné polarity.

Spouštění dalšího fotoblesku bleskem od foťáku

Zapojení ovládání dalšího blesku bleskem od fotoaparátu podstatně zlepší kvalitu fotografií.

Bezdrátový mikrofon dle PE12/2001

Zde najdete plošný spoj pro tisk 600 dpi a pro možnost dalších změn schéma a plošný spoj ve Formice 4.2. Demoverze vhodná pro prohlížení schemat se dá stáhnout zde. Kopie článku z PE 12/2001 v PDF je zde, ke konstrukci jen pár připomínek. Zabýval jsem se i porovnáním elektretových vložek, výsledky nejsou povzbudivé. Pro mikrofon byl vyroben i miniaturní přijímač určený pro nasazení na kameru. Konstrukce je už hodně stará, popis je na HW.cz.

Dálkový akustický ovladač

Zapojení dálkového ovladače vzniklo ze zvědavosti, jestli něco takového může spolehlivě fungovat. Kupodivu může, má to slušnou citlivost i odolnost proti cizím hlukům.
