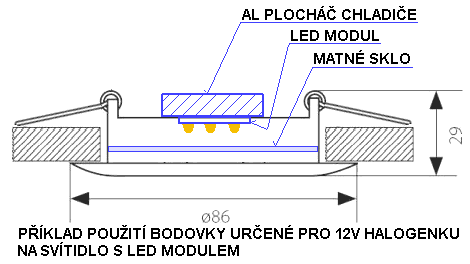

příklad bodovky s LED modulem

LED moduly pro osvětlení interiéru

Nabízené LED moduly vznikly jako výkonnější alternativa LED žárovek pro pevné zabudování do svítidla, které pro tyto moduly musí být přizpůsobené. Svítidlo musí umožnit dostatečné chlazení LED modulů, ať už pasivně, nebo aktivním chladičem s větrákem. Dále je potřeba, aby svítidlo umožňovalo montáž předřadníku pro napájení LED diod. LED moduly zajistí kvalitní osvětlení interiéru světlem s vysokým indexem podání barev CRI.

Moduly jsou skládány z LED diod Osram řady Oslon square LCW CQAR.CC s barevnou teplotou 3000 a 4500K a s indexem CRI 96. Poměrem počtu diod je dosahována libovolná barevná teplota v tomto rozmezí.

K dispozici jsou dva typy modulů. Modul 7LED s příkonem do 21W při proudu 1A má světelný výkon srovnatelný nebo mírně vyšší, než 100W žárovka a je u něj možné dostatečně jemné odstupňování barevné teploty. Malý modul 3LED je určený pro menší svítidla a lze jej napájet přes předřadník nebo i přes odpor ze soustavy 12V DC. Malými moduly lze osadit svítidlo s větší plochou, moduly při vhodném rozmístění nekladou tak velké nároky na rozvedení tepla do plochy chladiče.

Proud modulů 1A je maximální, při kterém ještě příliš neklesá účinnost LED diod a nejsou ještě problémy s dimenzováním chladiče. Katalogový maximální proud 1,5A už nepřináší výrazný nárůst světelného toku, výrazně však stoupá spotřeba a klesá účinnost LED diod. Ekonomicky optimálně vychází provoz při proudu okolo 0,7A, kdy součet pořizovacích nákladů a ceny za energii za dobu životnosti vychází minimální. Ekonomika provozu však závisí na mnoha parametrech, jako je průměrná provozní doba svítidla za den a vývoj cen energií. Prakticky je výhodné výkon svítidel trochu předimenzovat a použít předřadníky, které umožňují intenzitu osvětlení plynule nastavit.

Barevné teploty modulů 7LED a 3LED

Modul 7LED

počet LED 3000K počet LED 4500K výsledná barevná teplota [K]
7 0 3000
6 1 3210
5 2 3430
4 3 3640
3 4 3860
2 5 4070
1 6 4290
0 7 4500
Modul 3LED
počet LED 3000K počet LED 4500K výsledná barevná teplota [K]
3 0 3000
2 1 3500
1 2 4000
0 3 4500

Parametry modulů 7LED a 3LED

Parametry v tabulkách byly získány excelovským výpočtem ledka.xls, který vychází z hodnot odečtených z grafů v katalogových listech LED diod.

Modul 7LED
Max. tepelný odpor chladiče je počítán pro teplotu okolí 40 st.C a teplotu čipu LED diody 100 st.C. Ostatní parametry platí pro teplotu okolí 25 st.C a pro tepelný odpor chladiče při proudu do 1 A 2,6 K/W, při 1,5 A pro 1,2 K/W.

napájecí proud [A] max. tepelný odpor chladiče [K/W] světelný tok pro 3000K [lm] účinnost pro 3000K [lm/W] světelný tok pro 4500K [lm] účinnost pro 4500K [lm/W] příkon [W] orientační napětí [V]
0,5 5,1 800 - 1027 80 - 102 880 - 1094 87 - 109 10 20
0,7 3,4 1031 - 1321 72 - 92 1132 - 1409 79 - 98 14,5 20,7
1 2,1 1320 - 1694 64 - 82 1451 - 1806 70 - 87 20,8 20,8
1,5 1,2 1624 - 2079 52 - 66 1785 - 2219 56 - 70 31,7 21,1

Modul 3LED
Max. tepelný odpor chladiče je počítán pro teplotu okolí 40 st.C a teplotu čipu LED diody 100 st.C. Ostatní parametry platí pro teplotu okolí 25 st.C a pro tepelný odpor chladiče při proudu do 1 A 6 K/W, při 1,5 A pro 2,5 K/W.

napájecí proud [A] max. tepelný odpor chladiče [K/W] světelný tok pro 3000K [lm] účinnost pro 3000K [lm/W] světelný tok pro 4500K [lm] účinnost pro 4500K [lm/W] příkon [W] orientační napětí [V]
0,5 12 343 - 440 80 - 102 377 - 469 87 - 109 4,3 8,6
0,7 8 442 - 566 72 - 92 485 - 604 79 - 98 6,2 8,8
1 5 566 - 726 64 - 82 622 - 774 70 - 87 8,9 8,9
1,5 2,7 696 - 891 52 - 66 765 - 951 56 - 70 13,6 9,1

Ceník LED modulů

počet kusů, ceny s DPH / bez DPH 1-4 ks 5-9 ks 10 a více
modul 7LED 850Kč / 702Kč 820Kč / 678Kč 790Kč / 653Kč
modul 3LED 450Kč / 372Kč 430Kč / 355Kč 410Kč / 339Kč
